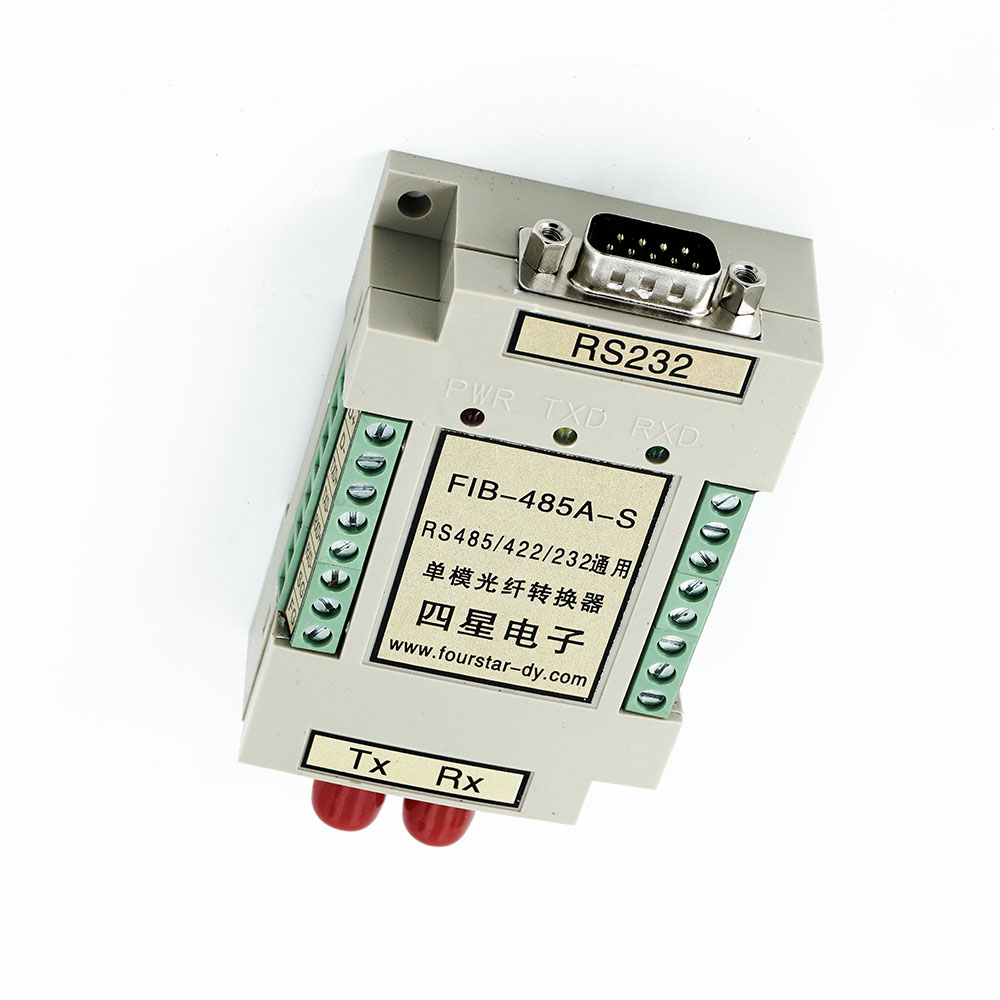

產品簡介
RS485/RS422/RS232通用單模光纖轉換器，波特率自適應、數據透明傳輸，無需改動原有的通信協議和軟件，9～40VDC寬電壓隔離供電，速率0～500Kbps自適應，波長：1310nm，適用光纖：單模9/125、10/125、8.3/125um，傳輸距離：0～20km（最大可到60km或120km，需聲明，標配FC接頭），ST光纖接頭，-40～+85℃工業級工作溫度，標準導軌安裝。
技術參數
? 工作電壓： 9 ～ 40VDC 寬電壓供電或 5VDC 供電任選，產品內部經 DC/DC 隔離模塊將外接電源與接口信號隔離，功耗： <1W
? 電 接 口： RS232 ： DB 9M 針式插座標準 DTE 接口，使用 TXD 、 RXD 、 GND 三線，帶± 15kV ESD保護和齊納管浪涌保護。
RS485 ： D+ 、 D- 接線端子，帶 500W TVS 防雷保護和± 15kV ESD 保護。
RS422 ： TXD+ 、 TXD- 、 RXD+ 、 RXD- 接線端子，帶± 15kV ESD 保護和浪涌保護。
? 通信速率： RS232 ： 0 ～ 230Kbps 自適應； RS485/422 ： 0 ～ 500Kbps 自適應。
? 適用光纖：單模 9/125 、 10/125 、 8.3/125um。
? 波 長： 1310nm。
? 發射光功率： -6dBm。
? 接收靈敏度： -22dBm。
? 傳輸距離： 0 ～ 20km （最大可到 60km 或 120km ，需聲明，標配 FC 接頭）。
? 光纖接口：標配 ST 接頭，可選配 SC 、 FC 接頭。
? 工作溫度： -40 ～ + 85 ℃。
? 相對濕度： 0 ～ 95% （不冷凝）。

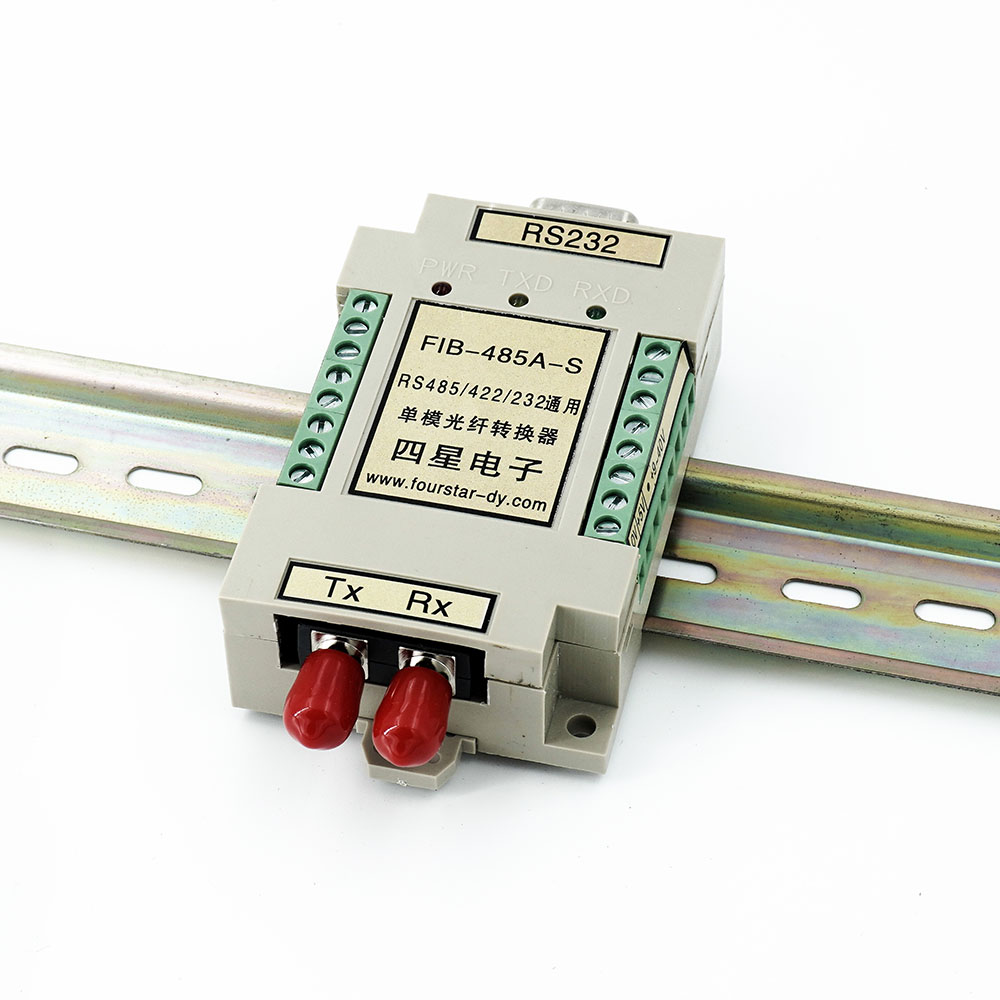

? 外形尺寸： 85 × 55 × 25 （長×寬×高），標準導軌安裝兼帶螺栓安裝孔。
? 重 量： 100 克。
應用拓?fù)?/strong>
